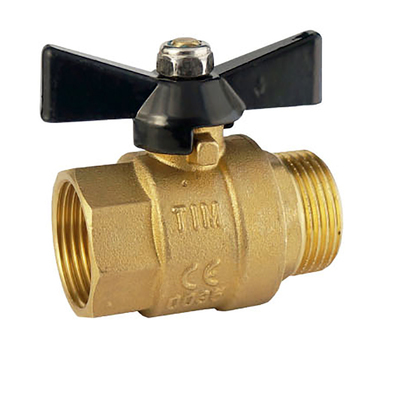

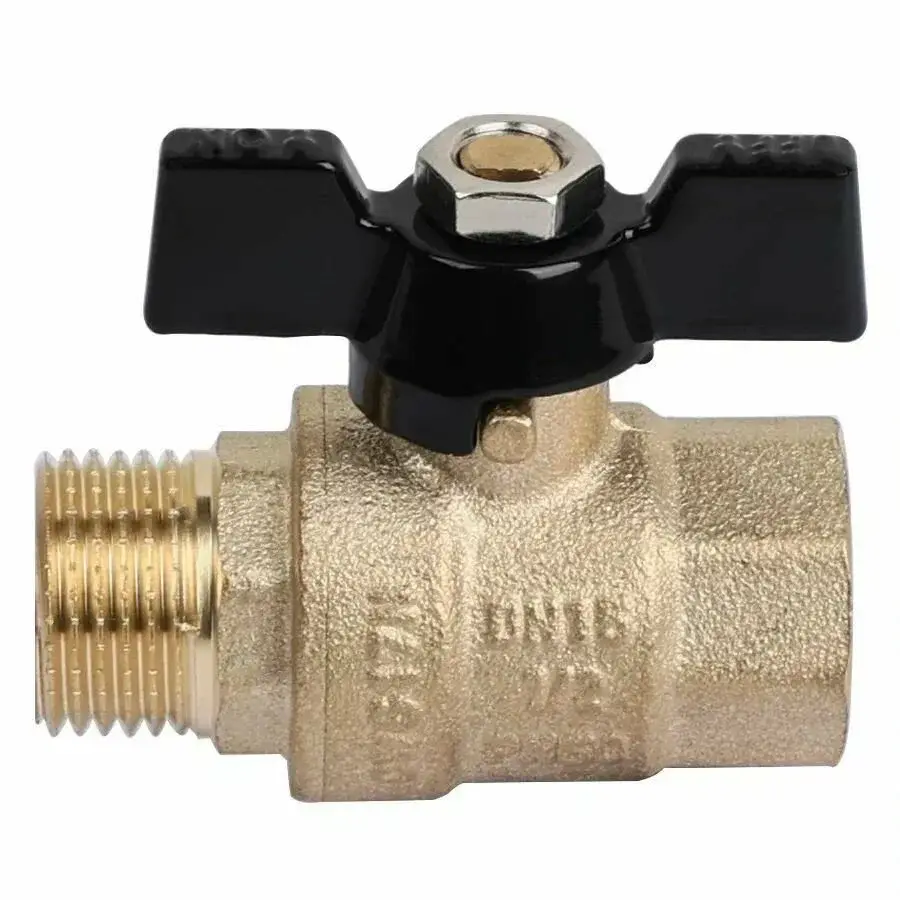

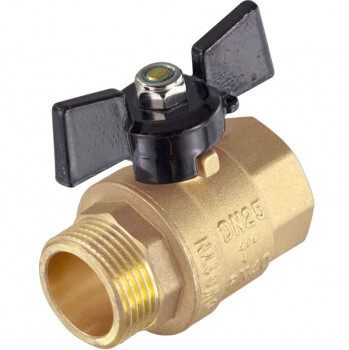

Данный шаровой кран TIM DE1218 является полнопроходным усиленным, который находит применение в виде запорной арматуры в различных системах, начиная от холодного (в том числе питьевого) и горячего водоснабжения, а так же отопления, сжатого воздуха, бензо- и масло- проводах и т.п.
"Усиленность" крана проявляется в возможности задействования при повышенных давлениях и температурах.
Характеристики
- Номинальное давление (до 50оС) — 40 бар;
- Диапазон температур рабочей среды — (-20оС+150оС);
- Нормативный срок службы, лет — 30;
- Наработка на отказ, циклов — 55000;
- Ремонтнопригодность — да;
- Класс прохода — полнопроходной;
- Пропускная способность, Kvs — 44.38 м3/час.;
- Тип соединения — ГШ (гайка-штуцер);
- Форма ручки — бабочка.
Конструкция
Характеристики этих кранов соответствуют всем требованиям европейского стандарта качества DIN EN 13828. Технологически, их корпус выполнен из латуни CW617N методом горячей ковки по стандарту DIN EN 12165, который подразумевает отжиг в индукционной печи с целью снятия внутренней напряженности металла через оптимизацию внутренней структуры. Этот подход сокращает вероятность возникновения трещин во время эксплуатации.

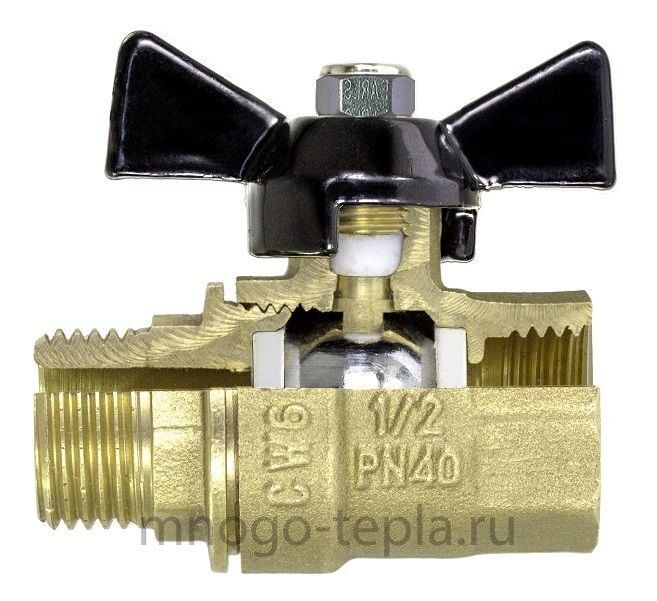

Сам корпус состоит из двух латунных составляющих, которые скручиваются между собой с покрытием соединения анаэробным клеем, разрешенным для контакта с питьевой водой. Уплотнения и прокладки выполнены из фторопласта PTFE.
Размеры
Основные размеры представлены на рисунке.
- Длина ручки (С) — 53 мм;
- Длина корпуса (А) — 62.5 мм;
- Высота от центра оси до верха основной части ручки (В) — 42 мм;
- Диаметр подсоединения (D) — 3/4".
